📄 本實驗室論文
Electrodeposited barnacle-like phosphorized nickel–copper porous catalysts for oxygen evolution reaction
電鍍沉積藤壺狀磷化鎳銅多孔觸媒應用於析氧反應
📄 英文摘要
📄 中文摘要
🔬 五項核心重要發現
1
1
3D 藤壺狀多孔結構：利用脈衝電鍍與去合金化法，在鎳泡沫上成長 3D 藤壺狀多孔 NiCu 結構（孔徑約 50–100 nm），再經 200°C、5 分鐘低溫磷化形成 NiCuP-200/Ni foam。
2
2
優異 OER 活性：NiCuP-200/Ni foam 在 10 mA cm⁻² 的過電位僅 250 mV，塔菲爾斜率為 52 mV dec⁻¹，展現高效 OER 催化性能。
3
3
長效穩定性：於 10 mA cm⁻² 運行 20 小時後，電位幾乎無衰減；100 小時長時間測試中，全電池在 1.8 V 維持約 180 mA cm⁻² 的高電流密度。
4
4
表面磷化保留導電性：磷原子僅分布於表面，金屬核心保持鎳銅導電特性，兼具高活性表面與高效電子傳輸。
5
5
結構完整性：後 OER 分析顯示，結構形貌完整保留，鎳維持磷化物形式，銅部分轉化為氫氧化物，活性來源為金屬與金屬磷化物的協同作用。

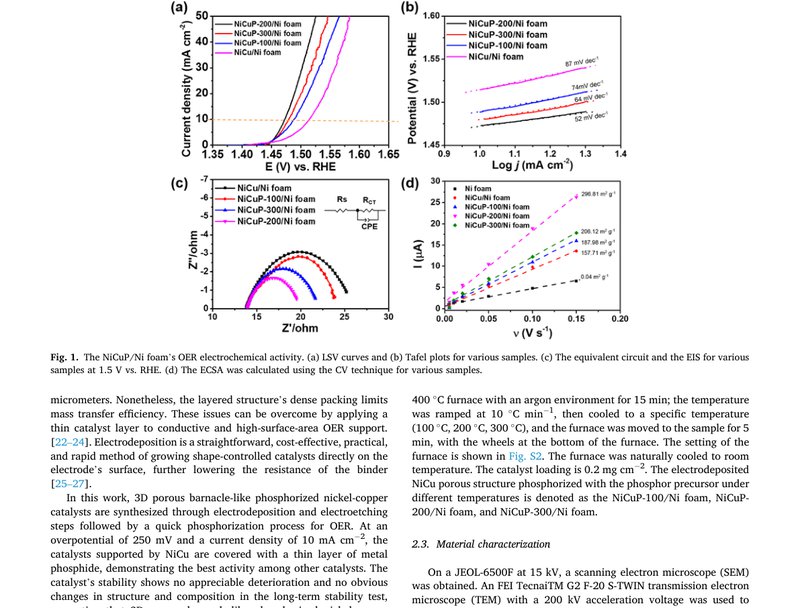

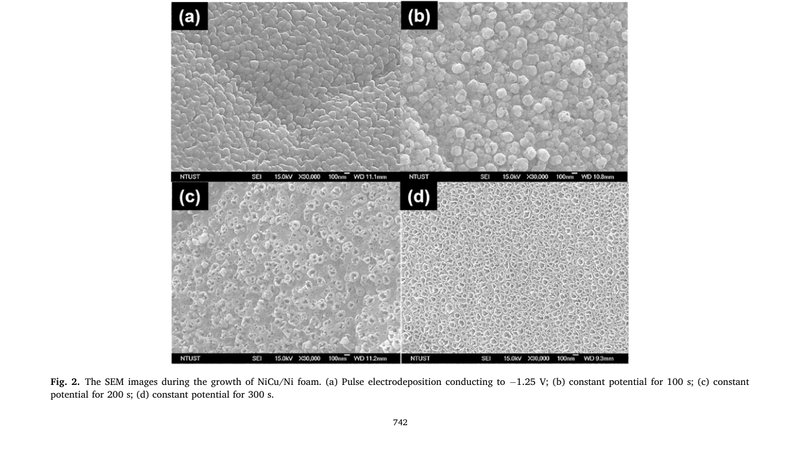

📊 關鍵圖表
